Диаметры труб
Какие существуют диаметры труб?
Водогазопроводные трубы имеют 2 основные характеристики (диаметра).
- Внутренний диаметр труб или по-другому, условный проход трубы Dу
- Наружный диаметр труб Dн

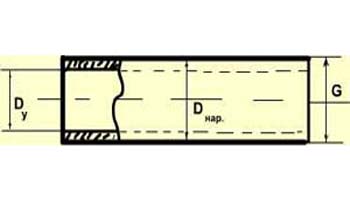

Внутренние диаметры труб:
Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80 ,100, 125, 200 и т.д.
Применяется так же система измерения по диаметру резьбы в дюймах. 1 дюйм = 25,4 мм.
В таблице указаны размеры труб (диаметры) в мм и дюймах:
| Условный проход трубы (Dy) мм | Диаметр резьбы (G), дюйм | Наружный диаметр трубы (Dн), мм | ||
|---|---|---|---|---|
| Труба стальная водогазопроводная | Бесшовная | Полимерная | ||
| 10 | 3/8" | 17 | 16 | 16 |
| 15 | 1/2" | 21,3 | 20 | 20 |
| 20 | 3/4" | 26,8 | 26 | 25 |
| 25 | 1" | 33,5 | 32 | 32 |
| 32 | 1 1/4" | 42,3 | 42 | 40 |
| 40 | 1 1/2" | 48 | 45 | 50 |
| 50 | 2" | 60 | 57 | 63 |
| 65 | 2 1/2" | 75,5 | 76 | 75 |
| 80 | 3" | 88,5 | 89 | 90 |
| 90 | 3 1/2" | 101,3 | 102 | 110 |
| 100 | 4" | 114 | 108 | 125 |
| 125 | 5" | 140 | 133 | 140 |
| 150 | 6" | 165 | 159 | 160 |
При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.
Чугунные безнапорные трубы с диаметром Dу = 50 и 100 мм наиболее часто используемые.
В настоящее время для прокладки внутридомовых трубопроводов все чаще используют трубы из полимерных материалов, которые вытесняют чугун и сталь.
Следует указать, что в зависимости от вида используемого материала при изготовлении труб используют разные системы обозначения. В большинстве случаев стальные и чугунные трубы обозначают по условному проходу или внутреннему диаметру. Трубы из меди, некоторые виды стальных труб, трубы из полимерных материалов обозначают по наружному диаметру. Поэтому следует внимательно относиться к выбору необходимой трубы, а так же учитывать толщину стенки.
Наружные диаметры труб и толщина стенки труб:
| Наружный диаметр, Dн мм | Толщина стенки, мм | |||||
|---|---|---|---|---|---|---|
| Трубы стальные водогазопроводные ГОСТ 3262-75 | ||||||
| 15 | 2,8 | |||||
| 20 | 2,8 | |||||
| 25 | 3,2 | |||||
| 32 | 3,2 | |||||
| 40 | 3,5 | |||||
| 50 | 3,5 | |||||
| Трубы стальные электросварные ГОСТ 10704-91 ГОСТ 10705-80 | ||||||
| 57 | 3,5 | |||||
| 76 | 3,5 | |||||
| 89 | 3,5 | 4,0 | ||||
| 102 | 3,5 | 4,0 | ||||
| 108 | 3,5 | 4,0 | ||||
| 114 | 4,0 | 4,5 | ||||
| 133 | 4,0 | 4,5 | ||||
| 159 | 4,5 | 5,0 | 6,0 | |||
| Пластиковые трубы | ||||||
| 10 | 2,0 | |||||
| 1,7 | ||||||
| 1,4 | ||||||
| 1,2 | ||||||
| 1,0 | ||||||
| 0,8 | ||||||
| 0,6 | ||||||
| 0,5 | ||||||
| 0,5 | ||||||
| 12 | 2,4 | |||||
| 2,0 | ||||||
| 1,7 | ||||||
| 1,4 | ||||||
| 1,1 | ||||||
| 0,9 | ||||||
| 0,8 | ||||||
| 0,6 | ||||||
| 0,6 | ||||||
| 0,5 | ||||||
| 0,5 | ||||||
| 16 | 3,3 | |||||
| 2,7 | ||||||
| 2,2 | ||||||
| 1,8 | ||||||
| 1,5 | ||||||
| 1,2 | ||||||
| 1,0 | ||||||
| 0,8 | ||||||
| 0,7 | ||||||
| 0,7 | ||||||
| 0,6 | ||||||
| 0,5 | ||||||
| 20 | 4,1 | |||||
| 3,4 | ||||||
| 2,8 | ||||||
| 2,3 | ||||||
| 1,9 | ||||||
| 1,5 | ||||||
| 1,2 | ||||||
| 1,0 | ||||||
| 0,9 | ||||||
| 0,8 | ||||||
| 0,7 | ||||||
| 0,7 | ||||||
| 0,5 | ||||||
| 25 | 5,1 | |||||
| 4,2 | ||||||
| 3,5 | ||||||
| 2,8 | ||||||
| 2,3 | ||||||
| 1,9 | ||||||
| 1,5 | ||||||
| 1,2 | ||||||
| 1,1 | ||||||
| 1,0 | ||||||
| 0,9 | ||||||
| 0,8 | ||||||
| 0,7 | ||||||
| 0,5 | ||||||
| 32 | 6,5 | |||||
| 5,4 | ||||||
| 4,4 | ||||||
| 3,6 | ||||||
| 2,9 | ||||||
| 2,4 | ||||||
| 1,9 | ||||||
| 1,6 | ||||||
| 1,4 | ||||||
| 1,3 | ||||||
| 1,1 | ||||||
| 1,0 | ||||||
| 0,8 | ||||||
| 0,7 | ||||||
| 0,5 | ||||||
